JH-WPI型系列一體化凈水器

JH-WPI型系列一體化凈水器   專利號：ZL 2016 2 0191647.1

一、概述

JH-WPI系列一體化凈水器是我公司自主研制的新型一體化高效水處理設備，相當于一個具有全套凈化處理功能的凈水站。設備通過去除水中雜質、懸浮固體、溶解性膠體物資、藻類及微生物等，降低水的濁度。還可去除鐵、錳及水中臭味，處理后水質清澈、透明，優于《生活飲用水衛生標準》GB5749-2006.

該設備采用波形板水力反應技術﹑ 集泥槽式異向流波形斜板沉淀技術﹑雙層濾料壓力式濾池過濾技術，將反應﹑沉淀﹑過濾三個主要凈水工藝有效的組合成一體，具有凈化時間短﹑出水水質好﹑投資成本低﹑安裝快捷、方便使用等其他凈水設備不可比擬的優點。

設備適用于以江﹑河﹑湖﹑塘等地表水及淺層地下水為水源的縣、鄉鎮、農村中小型供水工程；電力、石油、化工、煤炭、冶金、電子、食品、紡織、內河船舶、野外作業等行業的小規模用水，單套設備處理能力在1t/h~200t/h。根據處理水量可多套設備組合安裝。

二、工藝流程

1、工作原理:

原水和絮凝劑經管道混合器均勻混合，進入波形板絮凝室，逐漸形成較大的絮體，經異向流斜板沉淀均勻的分布到各個沉淀單元進行固液分離。污泥沿斜板下滑入泥斗，濃縮后定期排除。澄清水則進入濾室通過雙層過濾進一步去除水中的細小顆粒；濾后水經消毒處理后達到《生活飲用水衛生標準》GB5749-2006。設備運行一段時間后，通過反沖洗使濾層恢復原有的工作能力。

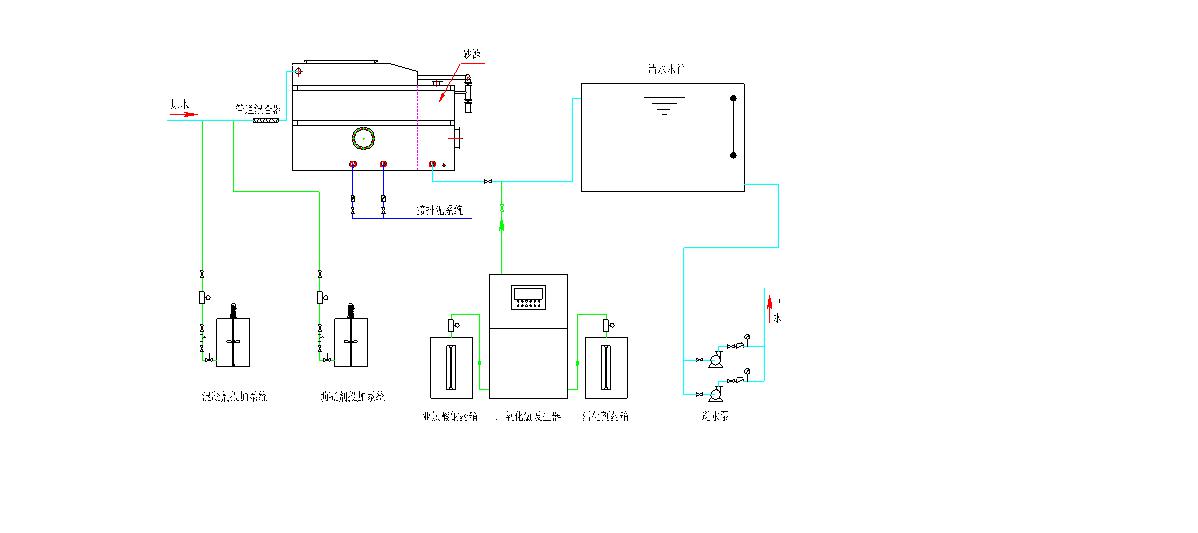

2、工藝流程圖：



三、主體設備性能特點：

1、出水水質好，抗沖擊負荷能力強，出水濁度指標<0.5NTU，可達到歐共體標準。

2、主體設備將反應﹑沉淀﹑過濾三個凈水工藝集成一體，結構緊湊，安裝快捷，操作簡便。

3、設備前端配置靜態管道混合器，均勻混合水質，不僅比直接加藥效果好，還能夠有效降低加藥費用。

4、運用波形板水力反應﹑ 斜板沉淀﹑雙層濾料壓力式濾池過濾技術三大核心技術進行過濾，適用于各種原水水質，出水效果好，處理性能穩定。

5、具備自身反沖洗裝置，無須另外配備反沖洗水泵。

6、設備采用不銹鋼、碳鋼材質制造，可廣泛應用于各種環境與水質。

7、設備全自動運行，可實現無人值守，是首選的小型凈水站。

四、技術參數：

●原水停留時間23分鐘。

●波形板反應區：停留時間為5分鐘，流速0.6——0.05米/秒。

●沉淀區：表面負荷率16米³/米²，上升流速5毫米/秒。

●過濾區：濾速為14.5米/小時。

●反沖洗強度為15——18升/米²秒。



五、消毒系統

原水經一體化凈水器過濾后，采用高效二氧化氯消毒劑消毒處理后方可飲用。

六、自動控制系統

一體化凈水器可根據客戶需求，采用PLC全自動程序控制系統，對水泵、供水閥門、反沖洗系統、加藥與消毒系統進行自動控制，從而提高工作效率，降低勞動強度，實現無人值守，遠程監控二全自動運行。

八、設備規格型號

1、主體凈水設備（混合、絮凝反應、沉淀、過濾部分）

設備 編號	產水量	外形尺寸	管道系統
		長*寬*高 m	進水管 mm	出水管 mm	排泥總管 mm	反沖洗 水管mm	反洗排污管mm
JH-WPI/5	5t/h	1.6×1×1.6	DN50	DN50	DN50	DN50	DN50
JH-WPI/10	10t/h	2×1.4×2	DN65	DN65	DN65	DN65	DN65
JH-WPI/20	20t/h	2.5×1.8×2.4	DN80	DN80	DN80	DN80	DN80
JH-WPI/30	30t/h	3×2.2×2.4	DN100	DN100	DN100	DN100	DN100
JH-WPI/40	40t/h	3.5×2.5×2.4	DN100	DN100	DN100	DN100	DN100
JH-WPI/50	50t/h	4.5×2.5×2.4	DN100	DN100	DN100	DN100	DN100
JH-WPI/80	80t/h	6×3.5×3	DN120	DN120	DN120	DN120	DN120
JH-WPI/100	100t/h	6.5×4×3	DN150	DN150	DN150	DN150	DN150
JH-WPI/150	150t/h	7×4.5×3	DN200	DN200	DN200	DN200	DN200
JH-WPI/200	200t/h	7.5×5×3	DN200	DN200	DN200	DN200	DN200



2、輔助設備（含加藥、消毒反沖洗泵）

設備編號	產水量	靜態混合器	溶藥箱	加藥泵	二氧化氯發生器	反沖洗泵
JH-WPI/5	5t/h	JH25/50	50L	0-12.5	10g/h	5t/h
JH-WPI/10	10t/h	JH40/80	50L	0-12.5	10g/h	10t/h
JH-WPI/20	20t/h	JH50/100	50L	0-12.5	30g/h	20t/h
JH-WPI/30	30t/h	JH75/150	50L	0-12.5	30g/h	30t/h
JH-WPI/40	40t/h	JH75/150	50L	0-12.5	50g/h	40t/h
JH-WPI/50	50t/h	JH75/150	50L	0-12.5	50g/h	50t/h
JH-WPI/80	80t/h	JH100/200	100L	0-12.5	100g/h	80t/h
JH-WPI/100	100t/h	JH100/200	100L	0-12.5	100g/h	100t/h
JH-WPI/150	150t/h	JH125/250	100L	0-12.5	150g/h	150t/h
JH-WPI/200	200t/h	JH150/300	200L	0-12.5	200g/h	200t/h
